無損檢測工藝規范

NDT specification

磁粉檢測

Magnetic testing

機型:

 Model:

參考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

檢測要求: 不允許裂紋

Measure the request:  no cracks

參考手冊: CMM 32-47-46

Consult the manual:  CMM 32-47-46

版本號:  R8

Revision No. :   R8

Parts Information零件信息

名稱: 驅動鍵                        件號:              材料: 鋼

Name: Drive keys                      P/N:             Material :Steel

檢驗參數Inspection Parameters

設備:  D-2100XL       電流類型: 交流電

Equipment:             current type:  AC

檢驗方法:  連續法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing requirement:< 3 Gs

周向磁化   ① 直接通電法:500 A

Circular：     directness electrify:500 A

縱向磁化  ②線圈法NI= K1/(L/D)

longitudinal:  coil:     --N=5    K1=45000

如果長徑比小于3，將2根驅動鍵連接起來充磁。

If  L/D<3, two  Drive keys  connected to magnetize.

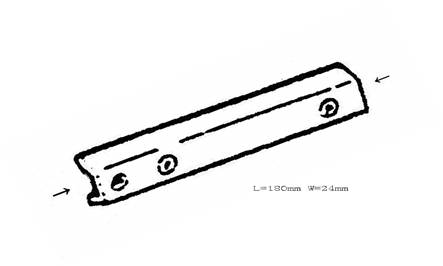

 Sketch:

 草圖

磁化方向示意: Magnetization direction

             coil 線圈法                        →←  current flow直接通電法
